5.1实验十四 移位寄存器

5.1.1 实验目的​

（1）熟悉和掌握FPGA开发流程和Quartus软件使用方法；

（2）通过实验理解和掌握移位寄存器原理；

（3）学习用Verilog HDL行为级描述时序逻辑电路。

5.1.2 实验任务​

本实验的任务是设计一个7位右移并行输入、串行输出的移位寄存器。

5.1.3 实验原理​

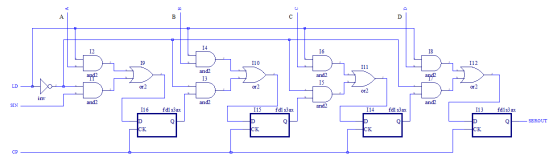

如果将多个触发器级联就构成一个多位的移位寄存器，如下图所示，是以4位移位寄存器为例的逻辑电路图，其中的LD/SHIFT是一个置数/移位控制信号。当LD/SHIFT为1时，在CP作用下，从输入端A、B、C、D并行接收数据；当LD/SHIFT为0时，在CP作用下，将寄存器中的数据顺序移出，空位由输入端SIN补充。这种寄存器常用来进行并行数据到串行数据的转换。

alt text
并入串出结构的4位右移移位寄存器

5.1.4 Verilog HDL建模描述​

7位移位寄存器程序清单 shift7.v

module shift7
(
input wire clk,           //输入时钟
input wire rst,			  //复位信号
input wire [6:0] datain,  //并行输入数据
output wire  dataout 	  //串行输出数据
);

reg [6:0] data;

always @(posedge clk)
	if(!rst)
		data <= datain;			//同步复位，复位时并行数据存入变量data
	else
		begin
			data[6] <= 1'b0;		//最高为补0
			data[5] <= data[6];
			data[4] <= data[5];
			data[3] <= data[4];
			data[2] <= data[3];
			data[1] <= data[2];
			data[0] <= data[1];     //右移一位
		end

assign dataout = data[0];		//串行输出

endmodule

2）仿真文件shift_tb.v

`timescale 1ns/100ps    //仿真时间单位/时间精度
module shift7_tb;
reg clk, rst;       //需要产生的激励信号定义
reg [6:0]datain;
wire dataout;       //需要观察的输出信号定义
initial
	begin
		clk =0;
		rst =1;
		datain =7'b1110101;   //所需移位数据
		#50
		rst =0;
		#100
		rst =1;
	end
always #20 clk =~clk;     //产生时钟信号 频率25MHz
//module调用例化格式
shift7 u1 (
				.clk	(clk),
				.rst	(rst),
				.datain	(datain),
				.dataout(dataout)
			);
endmodule

5.1.5仿真结果和实验现象​

（1）仿真结果如下图所示：

alt text

（2）实验现象：

从仿真波形可以看出，当rst低有效时，输出data_out在每一个clk上升沿将data_in的数据从低位到高位（右移）依次输出。
